三維測力平臺

暂无价格
咨詢電話
020-39218859
  • 产品说明
  • 产品参数

應用

Bertec 公司的4060 系列測力臺完美適用于步態、平衡、體育運動、人機工效等領域中的靜態和動態分析。Bertec 三維測力平臺應用了應變原理,先進的電子技術、創新的機械設計、高品質的制造水平,使 Bertec 測力平臺自誕生之始便處于業內領先水平,廣泛適用于任何臨床或科研應用。




設計

Bertec 測力平臺由精密設計的應變載荷傳感器構成,這些傳感器可精準地測量六個分量:三個正交力以及每個軸的力矩。每塊測力平臺均內置一個 16-bit 數字增益放大器以及信號調節單元,擺脫了傳統測力平臺對標定矩陣的依。系統支持使用超長輸出線纜而不會有任何的信號衰減。其中數字輸出可直接通 USB 連接傳輸至您的計算機。對于模擬輸出,我們提供兩種選項:6 個獨立 BNC 輸出,或 7 個獨立的裸線輸出。系統自帶支持快速數據采集的軟件包,免去了自行編寫軟件的繁瑣工序。Bertec 擁有自己的軟件庫和設備驅動,以滿足自主開發數字數據采集軟件的科研工作者們的需求。


特性

4060-08 測力臺擁有輕量的鋁制表面,重量輕巧而又經久耐用。具有兩個標準載荷范圍(5,000N,10,000N),并支持定制載荷范圍。先進的電子設計使其可在力臺內部校正串擾,使得輸出信號為真實的直讀數據。極高的分辨率和自然頻率是 Bertec 測力平臺的標準。4060-08 可提供兩種不同的安裝固定版本:底部安裝和頂部安裝。支持與Delsys表面肌電測試系統,三維運動捕捉系統進行同步采集。


型號編號

FP4060-08-1000

FP4060-08-2000

寬度,mm(in)

400(15.75)

長度,mm(in)

600(23.62)

高度,mm(in)

83(3.25)

重量,kg(lb)

38(84)

最大載荷 Fz,N(lb)

5,000(1,100)

10,000(2,200)

最大載荷 Fx,Fy,N(lb)

2,500(550)

5,000(1,100)

最大載荷 Mx,N·m(in·lb)

1,500(13,300)

3,000(26,600)

最大載荷 My,N·m(in·lb)

1,000(8,900)

2,000(17,800)

最大載荷 Mz,N·m(in·lb)

750(6,600)

1,500(13,200)

自然頻率 Fz(Hz)

340

自然頻率 Fx,Fy(Hz)

550

靜態分辨率*Fz,N(lb)

±0.5(0.11)

±1(0.22)

分辨率**Fz,N/LSB(lb/LSB)

0.09(0.02)

0.19(0.04)

線性度,%FSO†

0.2

   靜態分辨率:靜態信號下的峰間噪聲幅度

**  分辨率:此處即內置數字化的靈敏度,表示每 LSB(最低有效位)數字化信號對應的力學量化信號(以 N  lb 為單位)

†    FSO:滿量程輸出

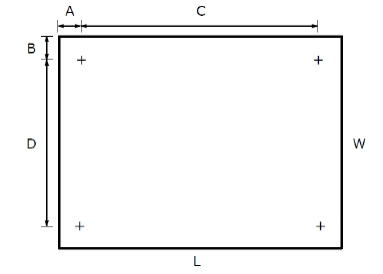

安裝位置,mm(in)

底部安裝
A=24(0.94),B=29(1.13)
C=552(21.74),D=343(13.50)


頂部安裝
A=110(4.33),B=67(2.64)
C=380(14.97),D=266(10.47)

L=600(23.62),W=400(15.75)


需配合 Bertec 安裝板使用時,底部安裝版本需要 4  M8×1.25 螺栓和平墊圈。頂部安裝必須配合使用 4 枚受載彈簧 M8 螺栓。
